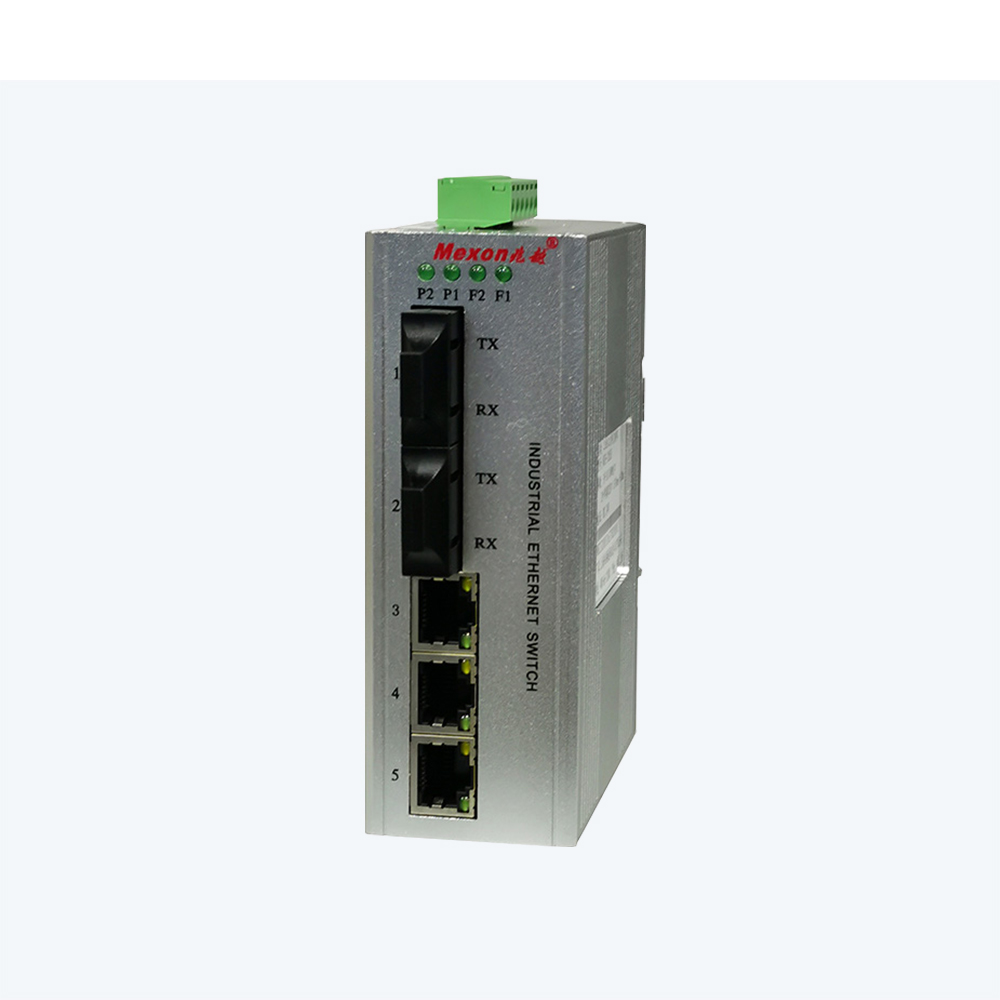

MIE-1205 3FE+2F卡轨式百兆非网管工业以太网交换机

支持3个10/100Mbps自适应以太网RJ45接口,2个100M 光口

支持广播风暴抑制

支持MAC地址自动学习、老化、迁移功能

支持双电源备份冗余,失电告警功能

支持工作温度-40℃-85℃,无风扇设计

IP40防护等级,波纹式铝型材外壳

满足工业4级电磁兼容性要求

产品概述
产品参数
安装图示
订货信息
产品概述

  MIE-1205系列是一款5口百兆非网管工业以太网交换机,支持310Base-T/100Base-TX电口,2100M光口。MIE-1205可以在-40-+85℃的极端环境温度中正常工作,具有良好的EMC电磁兼容性。采用工业级标准的电源,铝合金型材外壳,使产品轻巧、坚固、耐腐蚀、抗电磁干扰能力更强标准的DIN-3.5导轨安装方式,满足电力,视频监控,工厂自动化,石油化工等工业应用领域的需求,能为工业用户提供安全、可靠、快捷、稳定的工业网络解决方案。


  MIE-1205系列是一款5口百兆非网管工业以太网交换机,支持310Base-T/100Base-TX电口,2100M光口。MIE-1205可以在-40-+85℃的极端环境温度中正常工作,具有良好的EMC电磁兼容性。采用工业级标准的电源,铝合金型材外壳,使产品轻巧、坚固、耐腐蚀、抗电磁干扰能力更强标准的DIN-3.5导轨安装方式,满足电力,视频监控,工厂自动化,石油化工等工业应用领域的需求,能为工业用户提供安全、可靠、快捷、稳定的工业网络解决方案。


产品参数

属性

 MIE-1205

接口

310/100Base-T(X)自适应以太网RJ45接口

2个100M光口

网线类型

双绞线,最大传输距离100m

光口属性

单模1310nm,多模850nm;单模20km,多模550m(长距离模块可定制)

处理类型

存储转发

MAC地址表大小

1k

背板带宽

1Gbps

包转发速率

0.8Mpps

包缓冲区大小

512Kbit

流控

IEEE 802.3x流量控制,半/双工背压流量控制

指示灯

电源指示:P1P2,接口灯指示:ACT1、ACT2、DUP

电源

输入电压:DC12/24VAC/DC85265V可选

支持失电告警功能(DC12V/DC24V

支持电源防反接保护

工业凤凰端子接线

工作环境

工作温度:-40℃~+85

储存温度:-40℃~85

相对湿度:5%~95%无凝露

安装方式

DIN卡轨式或壁挂式

外形尺寸

宽×高×深:43×120×88.5mm

防护等级

IP40防护等级,无风扇设计

MTBF

350,000小时

质保期

5

符合标准

IEEE802.3CSMA/CD

IEEE802.3i10Base-T

IEEE802.3u100Base-T

IEEE 802.3x:流量控制

EMI

电磁干扰度测试

EMC

IEC61000-4-2(ESD) ±8kV(contact),±15kV(air)

IEC61000-4-3(RS) 10V/m(80MHz2GHz)

IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV

IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV

IEC61000-4-6(CS) 3V(10kHz150kHz);10V(150kHz80MHz)

IEC61000-4-16(共模传导) 30V(cont.),300V(1s)

属性

 MIE-1205

接口

310/100Base-T(X)自适应以太网RJ45接口

2个100M光口

网线类型

双绞线,最大传输距离100m

光口属性

单模1310nm,多模850nm;单模20km,多模550m(长距离模块可定制)

处理类型

存储转发

MAC地址表大小

1k

背板带宽

1Gbps

包转发速率

0.8Mpps

包缓冲区大小

512Kbit

流控

IEEE 802.3x流量控制,半/双工背压流量控制

指示灯

电源指示:P1P2,接口灯指示:ACT1、ACT2、DUP

电源

输入电压:DC12/24VAC/DC85265V可选

支持失电告警功能(DC12V/DC24V

支持电源防反接保护

工业凤凰端子接线

工作环境

工作温度:-40℃~+85

储存温度:-40℃~85

相对湿度:5%~95%无凝露

安装方式

DIN卡轨式或壁挂式

外形尺寸

宽×高×深:43×120×88.5mm

防护等级

IP40防护等级,无风扇设计

MTBF

350,000小时

质保期

5

符合标准

IEEE802.3CSMA/CD

IEEE802.3i10Base-T

IEEE802.3u100Base-T

IEEE 802.3x:流量控制

EMI

电磁干扰度测试

EMC

IEC61000-4-2(ESD) ±8kV(contact),±15kV(air)

IEC61000-4-3(RS) 10V/m(80MHz2GHz)

IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV

IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV

IEC61000-4-6(CS) 3V(10kHz150kHz);10V(150kHz80MHz)

IEC61000-4-16(共模传导) 30V(cont.),300V(1s)


安装图示



订货信息

产品型号

规格参数

MIE-1205M

310/100M电口,2个100M多模光口,电压:DC12/24VAC/DC85265V可选

MIE-1205S

310/100M电口,2个100M单模光口,电压:DC12/24VAC/DC85265V可选


产品型号

规格参数

MIE-1205M

310/100M电口,2个100M多模光口,电压:DC12/24VAC/DC85265V可选

MIE-1205S

310/100M电口,2个100M单模光口,电压:DC12/24VAC/DC85265V可选
